半自動波紋管接頭焊接機是我公司推出的一種金屬波紋軟管接頭專用焊接設備，具有環縫自動重疊量控制的精密焊接工作機床。

  一.主要技術參數:

  1.最大工件回轉直徑： ≤25mm

  2.工作方式： 電力+氣動

  3.輸入控制箱電源：AC～220V 單相 5 KW

  4.壓縮空氣： 0.5-0.7MPa

  5.執行機構工作電壓： DC -24 V

  6.焊接金屬波紋軟管規格：通徑 ≤ 25mm

  7.焊接材料：不銹鋼

  8.配置焊接電源：氬弧焊機 200A (用戶選配)

  9.焊接方式： 對接環焊縫 自熔

  10.主機外形尺寸(含工作臺)(長×寬×高)2000×700×1000 mm

  二.設備性能及特點

  該焊接設備采用模塊式結構，由主機速度控制器、焊槍調節系統、接頭和波紋軟管夾緊裝置、焊接電源(用戶選配)組成，搭配和裝拆方便，機動性好。整個控制系統具有抗干擾強，可靠性高，調速穩定，操作方便，自動化程度高等特點。具有環縫自動重疊量控制的精密焊接工作機床，自動完成環縫的精密焊接。

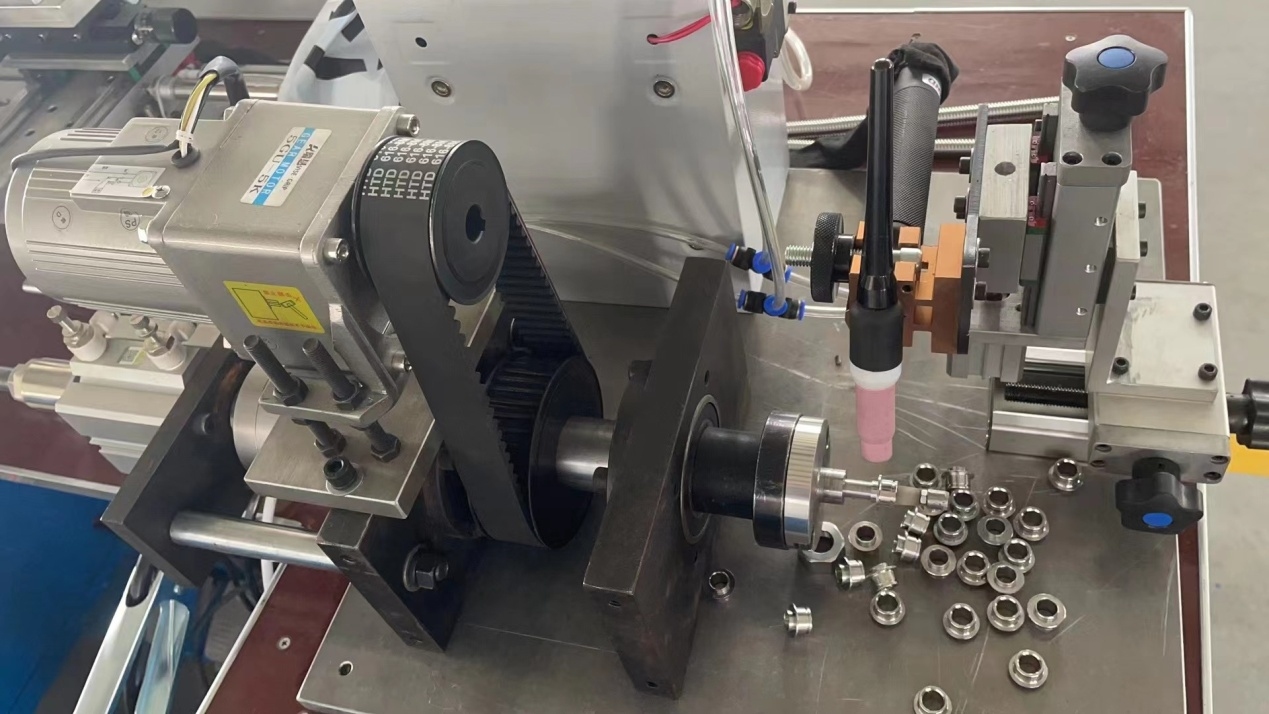

  設備圖片僅供參考：

  1、該設備工件安裝定位轉盤旋轉由直流調速馬達驅動，直流馬達調速采用脈寬調速，調速穩定可靠。

  2、轉盤旋轉位置可通過與轉盤旋轉主軸同轉速的旋轉編碼器進行精確記位，此功能可實現工件焊接在固定圓周內的按預制規定程序進行連續焊接。?

  3、主旋轉軸設計有旋轉夾緊接頭，根據工件規格更改夾緊及定位夾具，完成接頭及波紋軟管的固定。

  4、焊槍進退采用氣缸驅動，通過氣缸提高焊槍與焊接工件的距離，方便接頭及波紋軟管的安裝與拿取。5、接頭及波紋軟管壓緊及松開采用氣缸驅動，壓緊軸頭部可根據被焊接工件需要更換不同的旋轉芯軸(壓緊使用的彈性環為易損件，需另外采購)。

  6、焊槍具有三方向精密微動調節機構，以方便焊槍與焊縫形成精密方位。

  7、控制系統采用微電腦集成化控制，體積小，操作界面可靠簡單，修改維護方便。
